Су құбыры желісін есептеу — топонегізден басып шығаруға дайын параққа дейін
Желіні .inp файлынан ашыңыз немесе қала картасында тікелей сызыңыз, «Есептеу» батырмасын басыңыз — қысымдар, шығыстар, норма бұзушылықтары, пьезометр, түсіндірме жазбаға кестелер және сілтемелері бар дайын А4–А0 парағы шығады. Браузерде, орнатусыз.

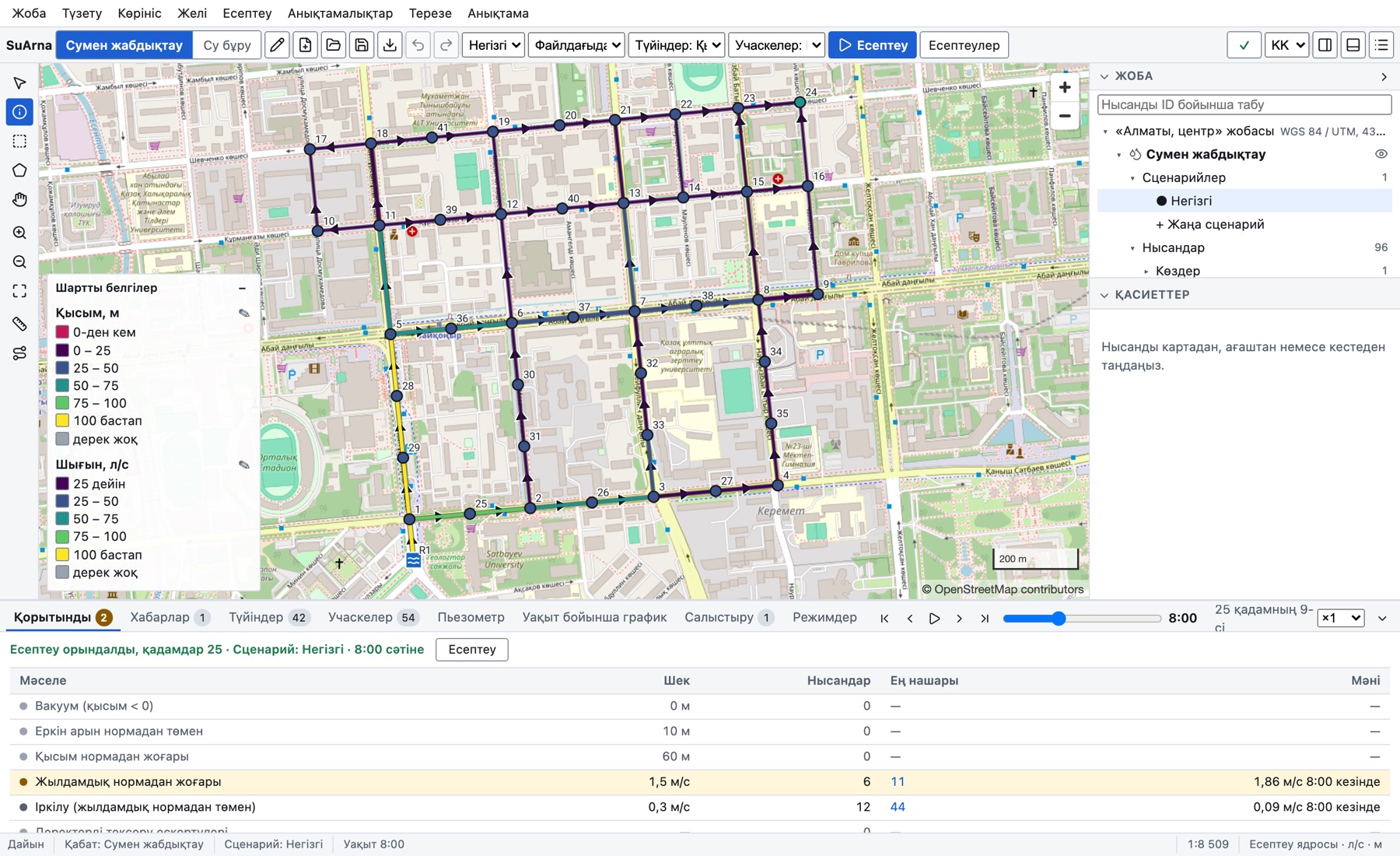

Желі нақты картада

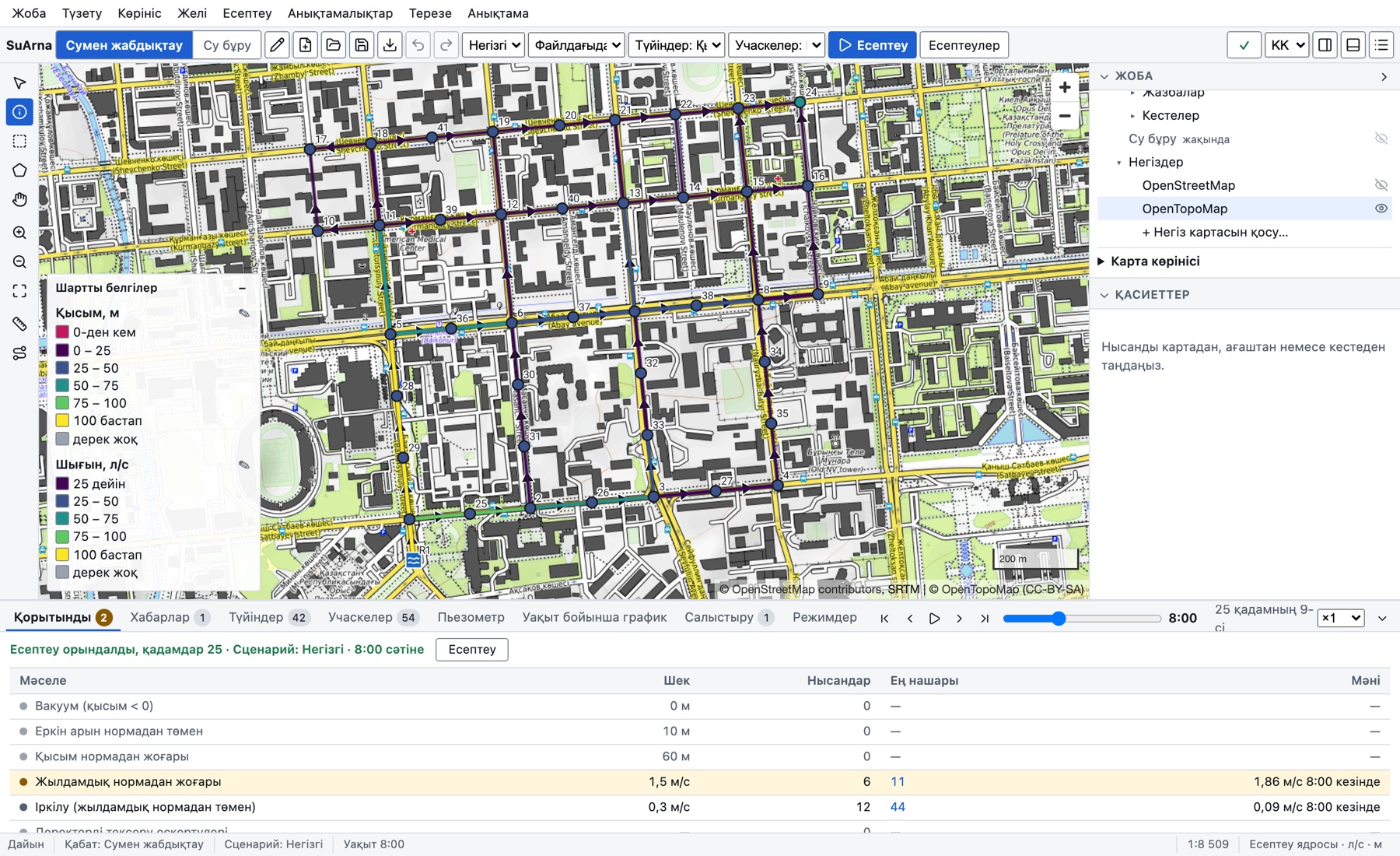

OpenStreetMap төсеніші немесе бедері бар топонегіз — бір шертумен ауысады. Өз қалаңыздың карта серверін қосуға болады (XYZ, WMS, WMTS). Жергілікті координат жүйесіндегі желі, мысалы Алматының қалалық жүйесінде, бірден орнына түседі; жүйені білмесеңіз — нүктелер бойынша байлау немесе екі нүкте бойынша біріктірілетін жоспар сканы.

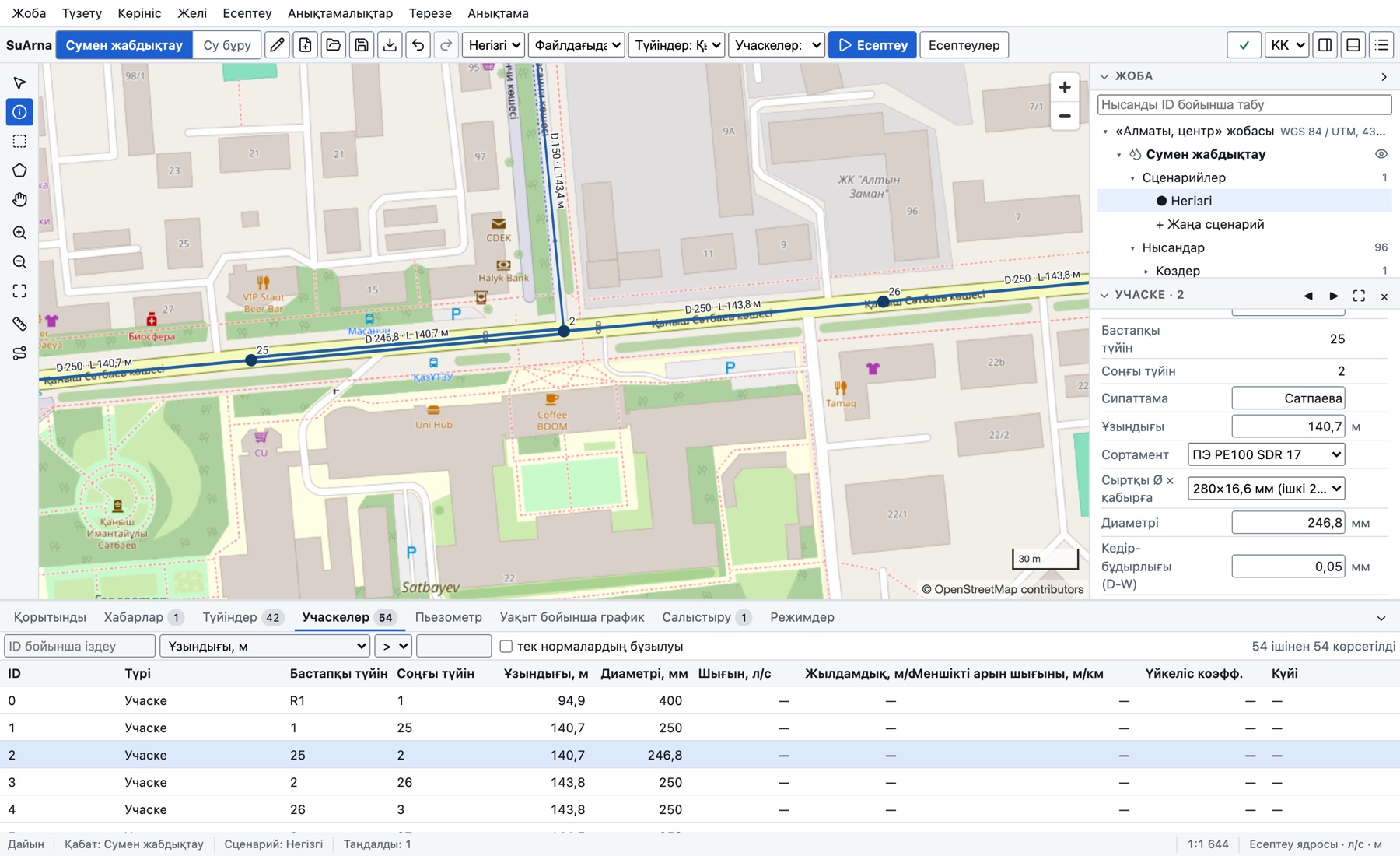

Сортаменттегі құбырлар — ішкі диаметр өзі есептеледі
Құбыр карточкасында «Сортаментті» таңдаңыз — АГСК-3 бойынша болат, жабыны бар болат, ПЭ, ПВХ-О — және сыртқы диаметр мен қабырғаны. Бағдарлама есептеуге ішкі диаметр мен кедір-бұдырлықты өзі жазады. Кестелер мен қолмен қайта есептеу жоқ: 355×21,1 → 312,8 мм.
Нормалар бірден көрінеді
Есептеуден кейін — қорытынды: вакуум, нормадан төмен еркін арын, нормадан жоғары қысым мен жылдамдық, іркілу. Ең нашар нысанды шертсеңіз, ол картада көрсетіледі. Нормалар жобада беріледі; қысым — метрмен немесе бармен.

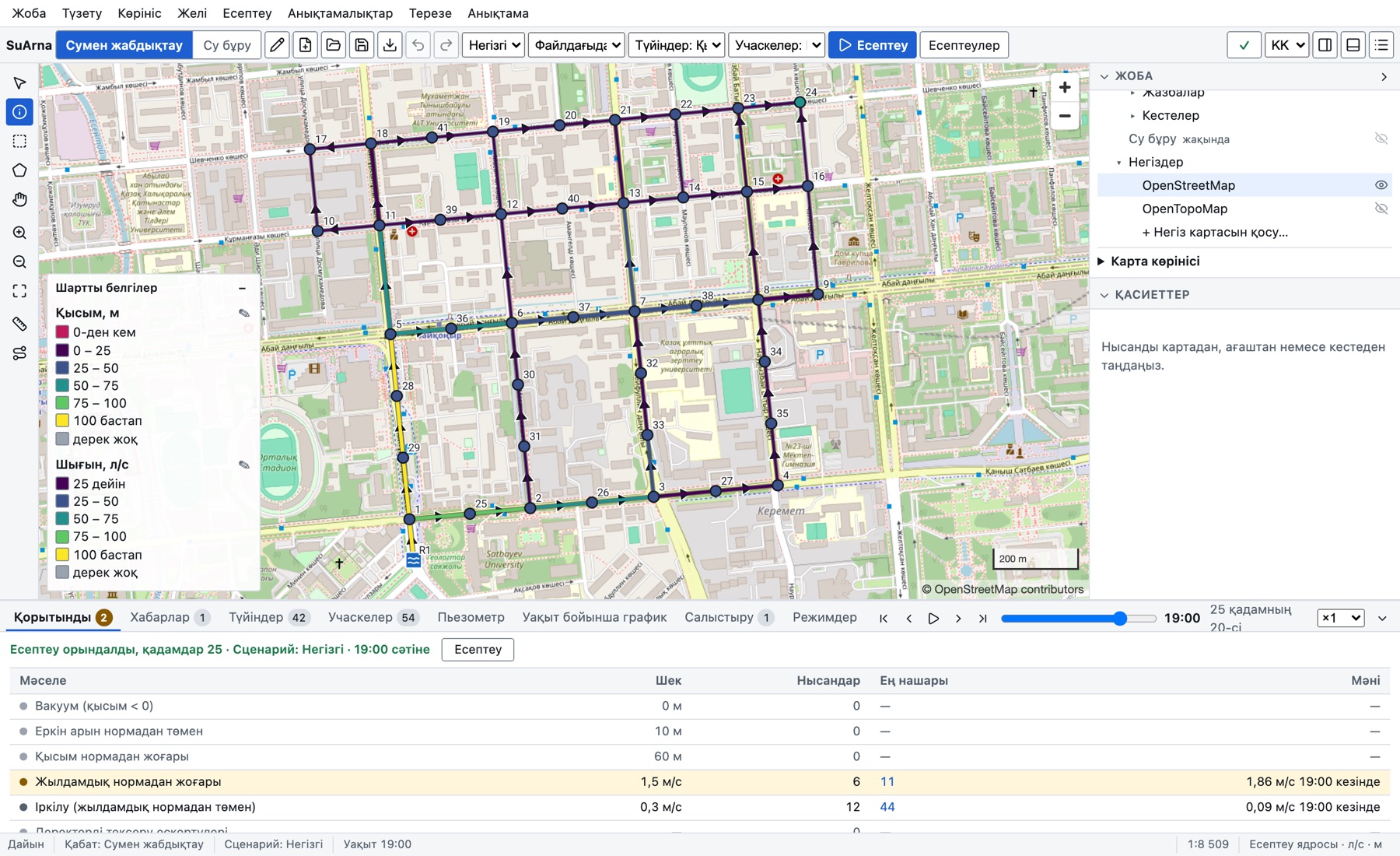

Желі тәулік бойы
Су тұтыну кестелері, сораптарды бактағы деңгей мен уақыт бойынша басқару. ▶ басыңыз — карта сағат сайын қайта боялады, арынның қай жерде және қашан төмендейтіні көрінеді. Ең көп және ең аз су тұтыну, өрт сөндіру режимдері — бір жобада, салыстырумен.

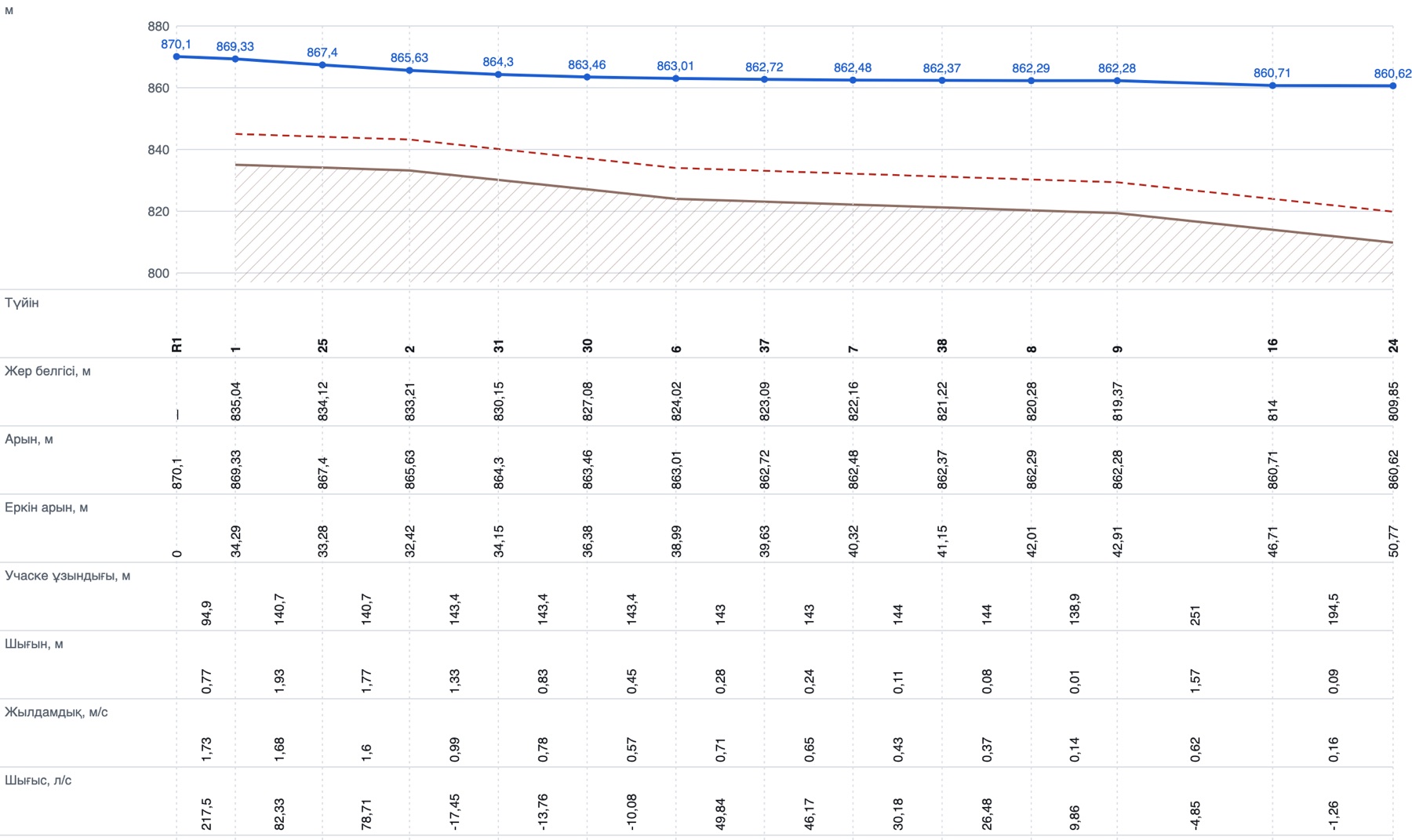

Кез келген жол бойынша пьезометр
Бастапқы және соңғы түйінді көрсетіңіз — бағдарлама жолды өзі тауып, жер мен талап етілетін арыннан жоғары арын сызығын белгілер, ұзындықтар, шығындар, жылдамдықтар және шығыстар кестесімен салады. PNG және CSV экспорты.

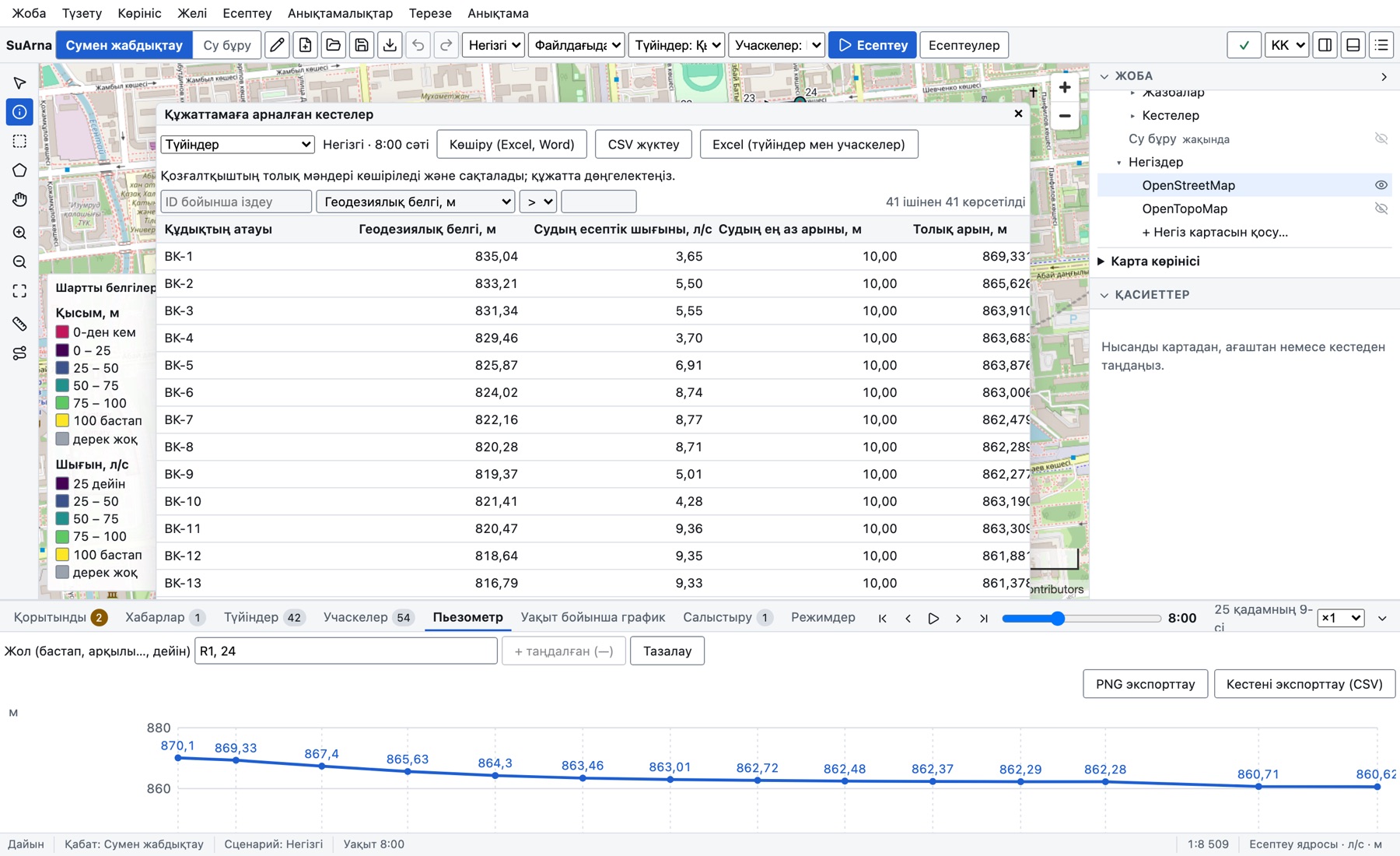

Түсіндірме жазбаға кестелер
Жобалық құжаттама түріндегі түйіндер мен учаскелер: құдық атауы, белгілер, есептік шығыс, арындар; ұзындықтар, ішкі диаметрлер, л/с және м³/сағ шығыс, шығындар, жылдамдық. «Көшіру» — және Word немесе Excel-ге қою; немесе бірден Excel файлы.
Басып шығаруға арналған парақ — қолмен орналастырусыз
Сұлбаны рәсімдеудегі ең ұзақ жұмыс — сілтемелерді бір-біріне кедергі келтірмейтіндей орналастыру, учаскелерге жазу және ағын бағытын көрсету. SuArna мұны өзі жасайды.
- Әр түйіндегі сілтемелер: белгі, түйіндік шығыс, талап етілетін және толық арын — бір-біріне қабаттаспай орналасады
- Құбыр бойындағы учаске жазбалары: ішкі диаметр, ұзындық, шығыс, шығындар
- Әр учаскедегі ағын бағытының бағдаршалары — есептеу нәтижесі бойынша, қажетті өлшемде
- А4–А0 форматтары, кітаптық және альбомдық, желі астында топонегіз, жақтау және толтырылатын мөртаңба
- Басып шығару және PDF, сондай-ақ AutoCAD үшін SVG және DXF

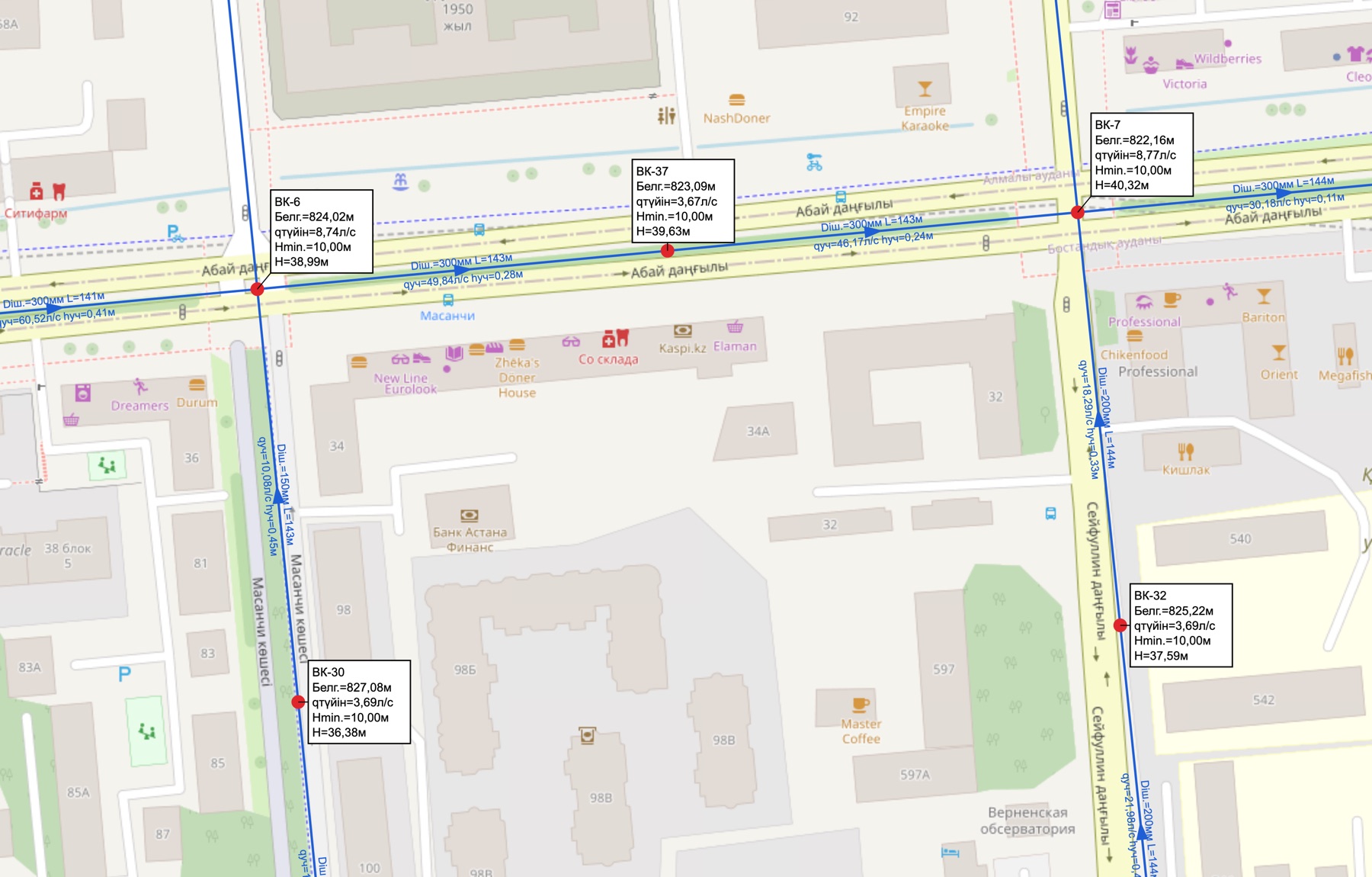

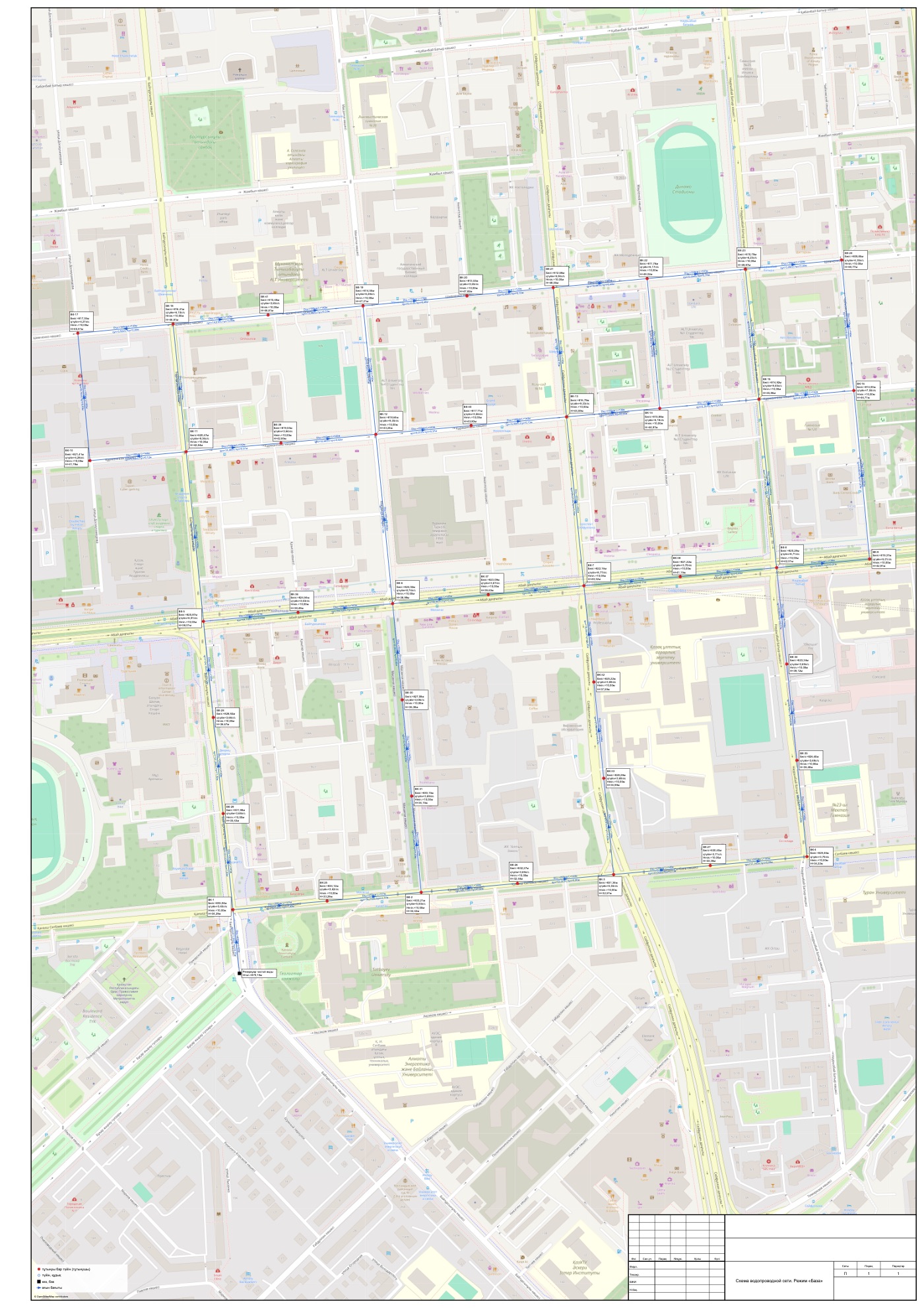

А1 парағының үзіндісі және толық парақ — бағдарлама оларды қолмен түзетусіз өзі жасады.
Ештеңе орнатпайсыз
Windows, macOS және Linux жүйелеріндегі браузерде жұмыс істейді. Жаңартулар өздігінен келеді.
Тексерілген есептеу
Нәтижелер әр жаңартуда сынақ желілеріндегі эталондық есептеулермен салыстырылады.
Желілеріңіз — өзіңізде
Есептеу сіздің компьютеріңізде жүреді. Желі файлдары біздің серверге жіберілмейді.
Қазақ және орыс тілдерінде
Интерфейс, анықтама және кестелер — екі тілде, сонымен қатар ағылшын тілінде.
Тағы да
Желі редакторы
Түйіндер, құбырлар, сораптар, ысырмалар, реттегіштер, резервуарлар мен бактар. Құбырларды бөлу, топтық түзету, әдепкі мәндер, кез келген әрекетті болдырмау.
Диаметрлерді таңдау
Мақсатты жылдамдықтар бойынша диаметрлерді таңдау және су мұнарасын есептеу.
Сораптар және энергия
Сорап сипаттамалары, жиілікпен реттеу, энергия және айдау құны бойынша есеп.
Сценарийлер
Учаскелерді ажырату, өрт шығыстары, өз сценарийлеріңіз және оларды кестеде салыстыру.
Файлдар
.inp және .net ашу, жобаны сақтау және қайтадан .inp-ке экспорттау.
Өлшем бірліктері
Шығыс л/с, л/мин немесе м³/сағ; қысым метрмен немесе бармен.
Кімге арналған
Жобалау ұйымдарына
Сумен жабдықтау жобаларына есептеулер, жазбаға кестелер және сұлба парақтары бір бағдарламада.
Су арналарына
Жұмыс істеп тұрған желінің моделі: арын қай жерде жетпейді, учаске ажыратылса немесе өрт болса не болады.
Инженерлерге
Жеке тәжірибе және сараптама: қымбат лицензиялар сатып алмай толыққанды есептеу.
Жазылым
Бір айға
бағасы сұрау бойынша
Бағдарламаның барлық мүмкіндіктері, бір пайдаланушы.
Бір жылға
бағасы сұрау бойынша
Бағдарламаның барлық мүмкіндіктері, бір пайдаланушы. Ай сайынғы төлемнен тиімдірек.
- Өтінім — бізге жазыңыз: ұйым немесе аты-жөніңіз және кіруге арналған пошта.
- Шот — ұйымдарға — шот және шарт, жеке тұлғаларға — шот.
- Қолжетімділік — төлемнен кейін бір жұмыс күні ішінде поштаңыз бойынша кіруді ашамыз.
Сұрақтар
Менің файлдарым жарай ма?
Иә, егер бұл .inp немесе .net болса — су құбыры желілерін есептеудің стандартты форматтары. Дайын желіні қайтадан .inp-ке сақтауға болады.
Желілерім қайда сақталады?
Сіздің компьютеріңізде: есептеу браузерде орындалады, желі файлдары біздің серверге берілмейді.
Қуатты компьютер керек пе?
Жоқ. 10 000 нысаны бар желі қарапайым ноутбукта секундтың бөлігінде есептеледі. Заманауи браузер керек: Chrome, Edge, Firefox немесе Safari.
Бағдарламаға қалай кіремін?
Электрондық пошта арқылы: кіру кезінде оған бір реттік код келеді. Құпиясөз қажет емес.
Алдымен байқап көруге бола ма?
Бізге жазыңыз — бағдарламаны сіздің желіңізде көрсетеміз және сынақ қолжетімділігін талқылаймыз.
Кәріз болады ма?
Су бұру модулі (өздігінен ағатын желілер) әзірленуде.
Қолжетімділік алу
Кім екеніңізді және кіруді қай поштаға ашу керектігін жазыңыз. Бір жұмыс күні ішінде жауап береміз.
